Produktfunksjon

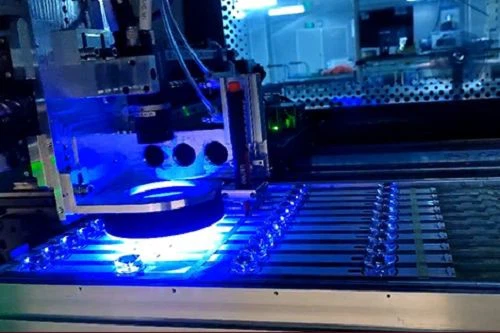

● 01 Ikke-kontaktmåling av konsentrisiteten til LED-linser og LED-lampeperler uten å skrape linseoverflaten
● 02 Visuell gjenkjennelsessystem med høy presisjon for å oppfylle deteksjonskravene til forskjellige konvekse linser
● 03 høyhastighets flygende skyteteknologi
● 04 brukervennlig interaksjonsgrensesnitt mellom mennesker og datamaskiner
● 05 Støtte 1200mm Langt brett engangsfôring
Tekniske parametere
|
Grunnleggende spesifikasjoner |
Deteksjonstype |
Konveks objektiv |
|
Kamerapiksler |
1,6 millioner |
|
|
Deteksjonshastighet |
0. 25S\/PC -er |
|
|
Gjentatt posisjonsnøyaktighet |
± 0. 05mm |
|
|
Håndtering av Ciruit Board |
Overfør retning |
Venstre-høyre|Høyre venstre (valgfritt) |
|
Maks last |
5 kg |
|
|
Objekt PCB |
PCB -størrelse |
Maks: 1200mm (L)*400mm (W) |
|
Min: 50mm (L)*50mm (W) |
||
|
Materiale |
Glasspoksyharpiks, kompositt, papirfenol, aluminiumoksyd, polyimid, aluminiumsubstrat, etc. |
|
|
Testforhold |
Pcb bøyning maks ± 0. 4mm |
|
|
Deteksjonskomponenthøyde maks 1 0. 0mm (ingen transportør, trenger å velge overføringsmodus) |
||
|
Kraft\/lufttrykk |
Ac22 0 v\/50Hz; 0.5mpa -0. 7mpa |
|
|
Rangert kraft |
2kw |
|
|
Maskinvekt |
1500 kg |
|
|
Generelle dimensjoner |
1765 (l)*1310 (w)*1420 (h) mm (PCB -strømningsretningen er i L -retning) |
|
Fordelbeskrivelse
Den raskeste deteksjonshastigheten er 0. 25 sekunder per stykke
Deteksjonsnøyaktighet ± 30μm
Visuell identifisering av mangelfulle produkter
Støtt dokking med MES -systemet
Gjeldende scene
TV -bakgrunnsbelysningsobjektiv, ordinær lyslekkasjetillegg
